Podłączenie podgrzewacza wody krok po kroku Bezpieczna i skuteczna instalacja

• Podłączenie podgrzewacza wody wymaga precyzyjnego przestrzegania zasad elektrycznych i hydraulicznych.
• Wybór między podgrzewaczem ciśnieniowym a bezciśnieniowym wpływa na sposób instalacji i zabezpieczeń.
• Przed montażem konieczne jest sprawdzenie stanu instalacji wodnej i elektrycznej oraz przygotowanie odpowiednich narzędzi.
• Podłączenie elektryczne podgrzewacza wody warto wykonać według schematu krok po kroku, uwzględniając aktualne normy.
• Test szczelności instalacji hydraulicznej i sprawdzenie działania urządzenia po montażu zapewniają bezpieczeństwo i efektywność.
• Znajomość najczęstszych błędów oraz sposobów ich unikania pozwala na trwałą i bezproblemową eksploatację podgrzewacza.

Podłączenie podgrzewacza wody to zadanie, które wymaga wiedzy zarówno z zakresu instalacji elektrycznej, jak i hydraulicznej. W praktyce wielu użytkowników podejmuje się samodzielnej instalacji, dlatego ważne jest, by wykonać ją bezpiecznie i zgodnie z obowiązującymi przepisami. Poniższy poradnik odpowiada na najczęstsze pytania i prowadzi krok po kroku przez proces montażu podgrzewacza.

• Jakie są różnice między podgrzewaczem ciśnieniowym a bezciśnieniowym? – Ciśnieniowy może współpracować z instalacją wodociągową pod ciśnieniem, bezciśnieniowy wymaga specjalnych zaworów i instalacji.
• Jakie zabezpieczenia elektryczne są wymagane przy podłączeniu podgrzewacza wody? – Konieczne jest zainstalowanie bezpieczników oraz wyłącznika różnicowoprądowego (RCD) oraz uziemienie urządzenia.
• Czy można samodzielnie podłączyć podgrzewacz wody? – Tak, ale należy przestrzegać zasad bezpieczeństwa i lokalnych norm oraz mieć podstawową wiedzę elektryczną i hydrauliczną.
• Jak sprawdzić szczelność instalacji po montażu? – Należy wykonać test ciśnieniowy i wizualną kontrolę wszystkich połączeń hydraulicznych.
• Jak dobrać moc podgrzewacza do potrzeb domu? – Dobór zależy od liczby punktów poboru ciepłej wody i planowanego zużycia.
• Jakie są obowiązujące przepisy dotyczące podłączenia elektrycznego podgrzewacza? – Instalacja musi spełniać wymogi norm PN oraz przepisy prawa budowlanego i elektrycznego.
• Co zrobić w przypadku problemów z podgrzewaczem po podłączeniu? – Najczęściej konieczna jest diagnoza instalacji przez fachowca, sprawdzenie zabezpieczeń i szczelności.

Podstawowe informacje o podgrzewaczach wody

Rodzaje podgrzewaczy – ciśnieniowe i bezciśnieniowe

Podgrzewacze wody dzielimy głównie na dwa typy: ciśnieniowe oraz bezciśnieniowe. Z mojego doświadczenia wynika, że wybór odpowiedniego typu ma kluczowe znaczenie dla bezpieczeństwa i łatwości montażu.

Podgrzewacz ciśnieniowy jest zaprojektowany do współpracy z instalacją wodociągową pod ciśnieniem. Może być podłączony bezpośrednio do rur zimnej i ciepłej wody, a jego obudowa i elementy konstrukcyjne są przystosowane do pracy pod ciśnieniem. Montaż takiego podgrzewacza wymaga jednak instalacji odpowiednich zabezpieczeń, np. zaworu bezpieczeństwa i odpowiedniego uziemienia.

Podgrzewacz bezciśnieniowy, zwany także przepływowym lub zbiornikowym bezciśnieniowym, nie jest przystosowany do bezpośredniego podłączenia do instalacji pod ciśnieniem. Zazwyczaj montowany jest pod umywalką lub w miejscach o niskim ciśnieniu wody. Wymaga specjalnych zaworów zwrotnych i ograniczników ciśnienia, aby zapobiec uszkodzeniom i wyciekowi.

Warto pamiętać, że instalacja podgrzewacza bezciśnieniowego wymaga precyzyjnego dostosowania do warunków instalacji hydraulicznej w budynku. Błędy w montażu mogą prowadzić do awarii lub niebezpiecznych sytuacji.

Wymagania techniczne dla podłączenia podgrzewacza

Przed rozpoczęciem instalacji podgrzewacza wody należy uwzględnić kilka technicznych wymagań:

• Moc urządzenia – typowo od 4 do 8 kW dla domowych zastosowań. Moc musi być dopasowana do instalacji elektrycznej, aby uniknąć przeciążeń.
• Zasilanie elektryczne – konieczne jest osobne zabezpieczenie w rozdzielnicy elektrycznej, najlepiej z wyłącznikiem różnicowoprądowym (RCD) o czułości 30 mA.
• Uziemienie – podgrzewacz musi być prawidłowo uziemiony, co jest kluczowe dla bezpieczeństwa użytkownika.
• Zawory bezpieczeństwa – szczególnie ważne przy podgrzewaczach ciśnieniowych, zabezpieczają przed nadmiernym wzrostem ciśnienia w zbiorniku.
• Miejsce montażu – powinno być stabilne, suche, oraz umożliwiać dostęp do podłączeń hydraulicznych i elektrycznych.
• Przepisy i normy – instalacja musi spełniać wymagania norm PN-HD 60364 oraz lokalnych przepisów prawa budowlanego i elektrycznego.

Przygotowanie do montażu podgrzewacza wody

Narzędzia i materiały potrzebne do podłączenia

Do bezpiecznego i skutecznego podłączenia podgrzewacza wody przygotuj następujące narzędzia i materiały:

• Klucze nastawne i płaskie (np. do podłączania rur i armatury)
• Śrubokręty (płaskie i krzyżakowe)
• Miernik elektryczny lub multimetr do sprawdzenia napięcia i uziemienia
• Taśma teflonowa do uszczelniania gwintowanych połączeń hydraulicznych
• Przewody elektryczne o odpowiednim przekroju, zgodne z mocą podgrzewacza
• Zawory odcinające i zwrotne (zwłaszcza dla podgrzewaczy ciśnieniowych)
• Bezpieczniki lub wkładki bezpiecznikowe oraz wyłącznik różnicowoprądowy
• Uszczelki i śruby mocujące podgrzewacz

Z mojego doświadczenia wynika, że dokładne przygotowanie narzędzi i materiałów znacząco ułatwia cały proces montażu i pozwala uniknąć problemów po instalacji.

Sprawdzenie instalacji wodnej i elektrycznej przed montażem

Przed rozpoczęciem montażu kluczowe jest przeprowadzenie kontroli istniejącej instalacji:

• Instalacja wodna: Sprawdź ciśnienie w instalacji oraz stan rur i zaworów. Upewnij się, że w miejscu montażu nie ma wycieków i że rury są wykonane z materiałów odpornych na temperaturę podgrzewanej wody. W przypadku podgrzewaczy bezciśnieniowych sprawdź, czy instalacja umożliwia montaż zaworów zwrotnych i ograniczników ciśnienia.
• Instalacja elektryczna: Zmierz napięcie i sprawdź, czy przewody mają odpowiedni przekrój dla planowanej mocy podgrzewacza (zazwyczaj od 2,5 mm² w górę). Skontroluj obecność uziemienia oraz sprawność wyłącznika różnicowoprądowego. Z mojego doświadczenia wynika, że wiele problemów po podłączeniu podgrzewacza wynika z niedostatecznej kontroli instalacji elektrycznej przed montażem.

Pamiętaj, że w przypadku wątpliwości lub braku doświadczenia zawsze warto skonsultować się z elektrykiem lub hydraulikiem.

Podłączenie elektryczne podgrzewacza wody

Schemat podłączenia elektrycznego krok po kroku

Podłączenie elektryczne podgrzewacza wody wymaga dokładnego przestrzegania schematu i zasad bezpieczeństwa. Oto uproszczony, typowy schemat oraz opis kroków:

1. Odłącz zasilanie w rozdzielnicy głównej – nigdy nie pracuj przy instalacji pod napięciem.
2. Przygotuj przewody – podłącz przewód fazowy (L), neutralny (N) oraz ochronny (PE) do odpowiednich zacisków podgrzewacza zgodnie z instrukcją producenta.
3. Uziemienie – podłącz przewód ochronny do zacisku uziemiającego na obudowie podgrzewacza.
4. Zamontuj zabezpieczenia – zainstaluj w rozdzielnicy bezpiecznik o odpowiednim prądzie znamionowym oraz wyłącznik różnicowoprądowy (RCD).
5. Podłącz przewody do rozdzielnicy – fazę, neutralny i ochronny podłącz do przewidzianych linii i zacisków.
6. Sprawdź ciągłość przewodu ochronnego i uziemienia – użyj miernika.
7. Włącz zasilanie i wykonaj test działania podgrzewacza – zwróć uwagę na prawidłowe załączenie się grzałki i brak problemów.

Zasady bezpiecznego uziemienia i zabezpieczeń

Bezpieczne uziemienie to podstawa ochrony przed porażeniem prądem. Zgodnie z normami PN-HD 60364:

• Przewód ochronny (PE) musi być podłączony do uziemienia instalacji budynku oraz do elementów metalowych podgrzewacza.
• Wyłącznik różnicowoprądowy (RCD) powinien mieć czułość do 30 mA i być dedykowany do obwodu podgrzewacza.
• Bezpiecznik dobiera się w zależności od mocy podgrzewacza – np. dla urządzenia 5,5 kW zwykle stosuje się 25 A.
• Uziemienie należy regularnie kontrolować, zwłaszcza w instalacjach starszych domów.

Dobór odpowiednich zabezpieczeń przy podłączaniu podgrzewacza wody minimalizuje ryzyko awarii i wypadków elektrycznych. W praktyce często brakuje odpowiedniej ochrony różnicowoprądowej, co jest poważnym błędem.

Dobór odpowiednich bezpieczników i wyłączników różnicowoprądowych

Wybierając zabezpieczenia elektryczne do podgrzewacza:

• Sprawdź moc podgrzewacza – moc w watach / napięcie (230 V) = prąd nominalny.
• Bezpiecznik powinien mieć nieco większą wartość prądu niż nominalny, np. 20-25% zapasu.
• Wyłącznik różnicowoprądowy (RCD) musi być typu A (do obwodów z urządzeniami grzewczymi) i o czułości 30 mA.
• Stosuj wyłączniki nadprądowe (MCB) w obwodzie podgrzewacza – zabezpieczają przed przeciążeniem i krótkim spięciem.

Przykład: podgrzewacz 5,5 kW / 230 V = ok. 24 A prądu. W takim przypadku bezpiecznik 25 A oraz RCD 30 mA to standard.

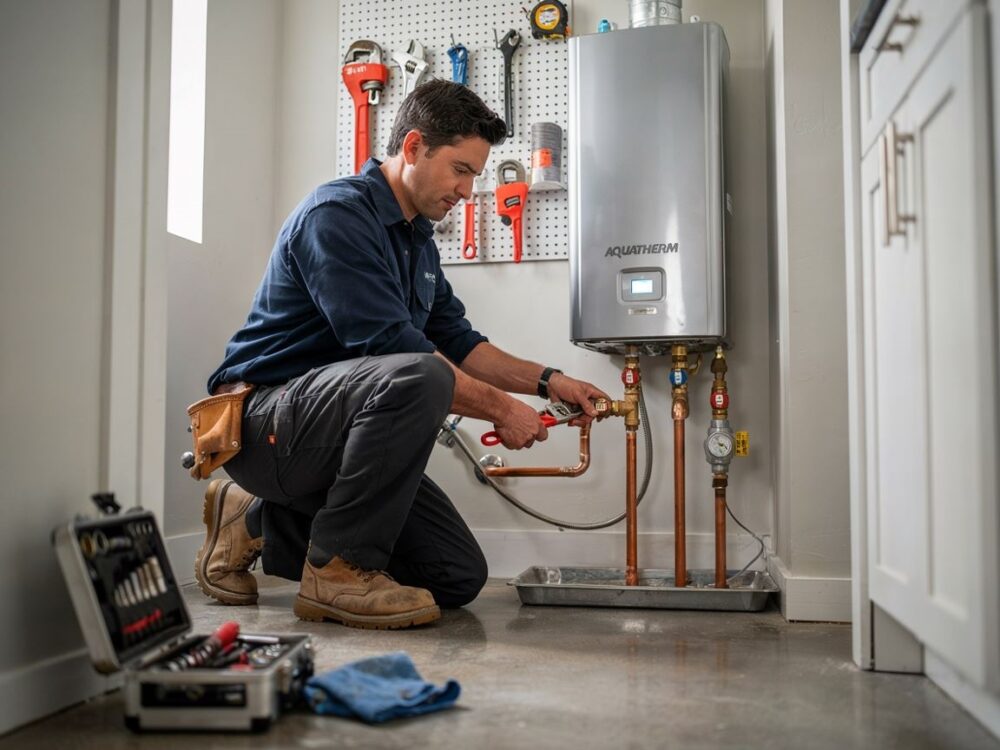

Montaż hydrauliczny podgrzewacza wody

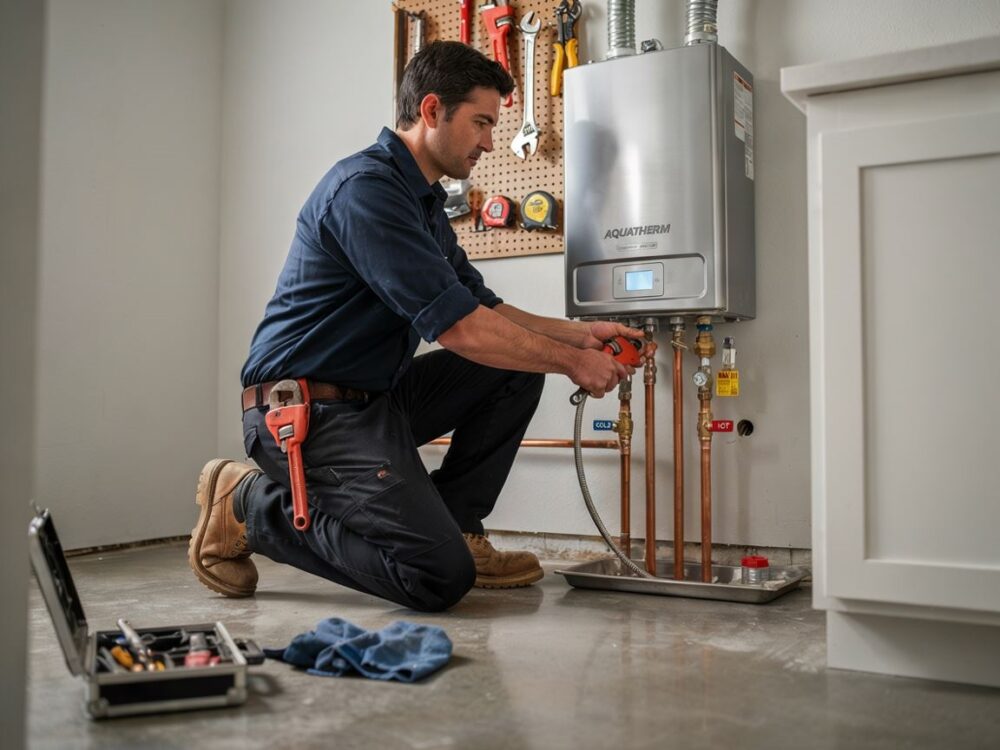

Podłączanie do instalacji wodnej – na co zwrócić uwagę

Instalacja hydrauliczna podgrzewacza wymaga zastosowania odpowiednich materiałów i technik:

• Używaj zaworów odcinających po obu stronach podgrzewacza – ułatwiają serwis i konserwację.
• Dla podgrzewaczy ciśnieniowych montuj zawór bezpieczeństwa (tzw. zawór bezpieczeństwa ciśnieniowego) zabezpieczający przed wzrostem ciśnienia powyżej dopuszczalnej wartości (zwykle 6 barów).
• Stosuj uszczelki i taśmę teflonową na gwintach, aby zapobiec przeciekom.
• W przypadku podgrzewaczy bezciśnieniowych zwróć szczególną uwagę na prawidłowy dobór zaworów zwrotnych i ograniczników ciśnienia.
• Pamiętaj o prawidłowym kierunku przepływu wody – większość podgrzewaczy ma oznaczenia „in” i „out”.
• Montuj podgrzewacz na stabilnej powierzchni, odpowiednio zabezpieczonej przed wilgocią.

Z mojego doświadczenia wynika, że w przypadku nieprawidłowego dobrania zaworów lub uszczelnień najczęściej dochodzi do przecieków i uszkodzeń instalacji.

Kontrola szczelności i test działania

Po zakończeniu montażu hydraulicznego należy przeprowadzić test szczelności i działania:

• Zamknij odpływ wody i powoli otwórz zawór zasilający podgrzewacz.
• Obserwuj wszystkie połączenia – nie powinny pojawić się przecieki.
• Sprawdź poprawność działania zaworu bezpieczeństwa poprzez delikatne jego otwarcie i sprawdzenie czy wypływa woda (test funkcjonalny).
• Po podłączeniu elektrycznym uruchom podgrzewacz i kontroluj, czy grzałka działa prawidłowo.
• W razie wykrycia nieszczelności lub nieprawidłowości natychmiast wyłącz urządzenie i dokonaj korekt.

Regularne testowanie szczelności i poprawności montażu to klucz do długotrwałej i bezawaryjnej pracy podgrzewacza.

Najczęstsze błędy przy podłączaniu podgrzewacza wody

Jak ich uniknąć i co zrobić w sytuacji awaryjnej

Najczęstsze błędy w podłączeniu podgrzewacza wody to:

• Brak uziemienia lub nieprawidłowe uziemienie – grozi porażeniem prądem.
• Nieodpowiedni dobór bezpieczników i brak wyłącznika różnicowoprądowego.
• Nieprawidłowe podłączenie przewodów elektrycznych (faza, neutralny).
• Zła instalacja zaworów bezpieczeństwa i zwrotnych – wycieki, uszkodzenia.
• Niedokładne uszczelnienie połączeń hydraulicznych.
• Montaż w miejscu o niewystarczającej wentylacji lub wilgotności.

Aby uniknąć problemów:

• Stosuj się do aktualnych norm i instrukcji producenta.
• Przed podłączeniem wykonaj dokładny przegląd instalacji.
• W razie wątpliwości zasięgnij opinii fachowca.
• Regularnie kontroluj stan urządzenia i instalacji.

W przypadku awarii:

• Natychmiast odłącz zasilanie elektryczne podgrzewacza.
• Zamknij zawory wodne, aby zapobiec zalaniu.
• Skontaktuj się z serwisem lub doświadczonym elektrykiem/hydraulikiem.
• Nie próbuj napraw samodzielnie, jeśli nie posiadasz odpowiedniej wiedzy.

Normy i przepisy dotyczące podłączenia podgrzewacza

Aktualne wymogi prawne i bezpieczeństwo użytkowania

Podłączenie podgrzewacza wody musi być zgodne z obowiązującymi normami i przepisami:

• Norma PN-HD 60364 – określa wymagania dotyczące instalacji elektrycznych w obiektach budowlanych, w tym zasady uziemienia i zabezpieczeń.
• Prawo budowlane – reguluje kwestie instalacji i bezpieczeństwa użytkowania urządzeń grzewczych.
• Przepisy lokalne i warunki techniczne – mogą określać dodatkowe wymagania dotyczące montażu i eksploatacji podgrzewaczy wody.
• Instrukcje producenta – muszą być zawsze ściśle przestrzegane, ponieważ uwzględniają specyfikę konkretnego urządzenia.

Z mojego doświadczenia wynika, że przestrzeganie tych przepisów minimalizuje ryzyko awarii, uszkodzeń i wypadków elektrycznych.

Podsumowanie i praktyczne wskazówki

Podłączenie podgrzewacza wody to proces, który wymaga uwagi, precyzji i znajomości podstaw instalacji elektrycznej i hydraulicznej. Kluczowe elementy to wybór odpowiedniego typu podgrzewacza, przygotowanie instalacji, poprawne podłączenie elektryczne z uwzględnieniem zabezpieczeń oraz montaż hydrauliczny z odpowiednimi zaworami i uszczelnieniami.

Z mojego doświadczenia wynika, że największe problemy wynikają z niedostatecznej kontroli uziemienia i braku odpowiednich zabezpieczeń, a także z niewłaściwego doboru elementów instalacji hydraulicznej. Dlatego zawsze rekomenduję dokładne zaplanowanie montażu, korzystanie ze sprawdzonych schematów oraz konsultację z fachowcem w przypadku wątpliwości.

Dzięki temu Twój podgrzewacz będzie działał bezpiecznie, efektywnie i energooszczędnie przez wiele lat.

Pamiętaj, że regularna kontrola i konserwacja urządzenia to podstawa jego długowieczności i Twojego bezpieczeństwa.
