Schemat bojlera elektrycznego krok po kroku przewodnik instalacji i bezpieczeństwa

• Schemat bojlera elektrycznego pokazuje, jak poprawnie podłączyć grzałkę i termostat do instalacji elektrycznej oraz wodnej.
• W artykule znajdziesz omówienie najważniejszych elementów elektrycznych i hydraulicznych bojlera wraz z ich funkcją.
• Przedstawiamy krok po kroku instrukcję montażu i podłączenia bojlera, uwzględniając zasady bezpieczeństwa.
• Omówione są typowe błędy podczas podłączania bojlera oraz sposoby, jak ich unikać.
• Podpowiadamy, jak diagnozować i naprawiać podstawowe usterki bojlera na podstawie schematu elektrycznego.
• Dowiesz się, jakie zabezpieczenia są niezbędne przy instalacji bojlera, w tym stosowanie zaworów bezpieczeństwa i wyłączników różnicowoprądowych.
• W artykule znajdziesz też informacje o nowoczesnych technologiach i możliwości rozbudowy instalacji bojlera.

Schemat bojlera elektrycznego to niezbędna wiedza dla każdego, kto planuje samodzielny montaż lub serwis tego urządzenia. Prawidłowe podłączenie zapewnia efektywne i bezpieczne działanie bojlera, co przekłada się na komfort i oszczędność energii. W tym artykule znajdziesz szczegółowe wyjaśnienia, praktyczne porady oraz rysunki ułatwiające zrozumienie zagadnienia.

• Jak wygląda podstawowy schemat bojlera elektrycznego?
  Pokazuje on połączenie elementów takich jak grzałka, termostat, zawór bezpieczeństwa oraz ich podłączenie do sieci elektrycznej i instalacji wodnej.
• Jak bezpiecznie podłączyć bojler elektryczny?
  Należy stosować wyłącznik różnicowoprądowy, prawidłowo uziemić urządzenie oraz stosować zawory bezpieczeństwa na instalacji wodnej.
• Jakie są najczęstsze błędy przy podłączaniu bojlera?
  To m.in. brak uziemienia, nieprawidłowe podłączenie przewodów czy pominięcie zaworu bezpieczeństwa.
• Co to jest termostat i jak działa w bojlerze?
  Termostat steruje pracą grzałki, utrzymując stałą temperaturę wody poprzez automatyczne włączanie i wyłączanie grzania.
• Czy mogę samodzielnie podłączyć bojler elektryczny?
  Tak, o ile masz podstawową wiedzę elektrotechniczną i hydrauliczną oraz przestrzegasz zaleceń bezpieczeństwa.
• Jak diagnozować awarie bojlera na podstawie schematu?
  Analiza schematu pozwala zlokalizować uszkodzony element, np. przerwę w grzałce lub wadliwy termostat.
• Jakie nowoczesne rozwiązania stosuje się w bojlerach elektrycznych?
  Nowoczesne modele oferują cyfrową regulację temperatury, systemy energooszczędne oraz integrację z instalacjami solarnymi.

Schemat bojlera elektrycznego – podstawy i elementy

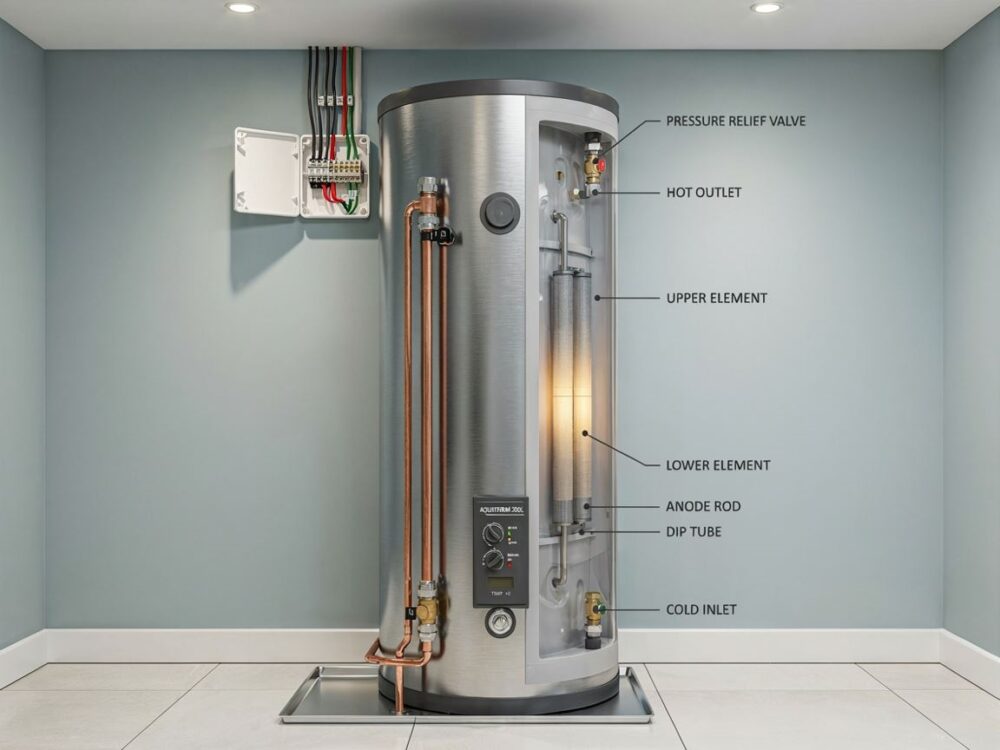

Elementy składowe schematu elektrycznego bojlera

Schemat bojlera elektrycznego obejmuje kilka kluczowych elementów, które współpracują, aby zapewnić podgrzewanie wody oraz bezpieczną pracę urządzenia. Znajomość tych komponentów ułatwia zrozumienie zasad działania i poprawne wykonanie instalacji.

• Grzałka elektryczna – to element odpowiedzialny za podgrzewanie wody. Najczęściej jest to grzałka z oporem elektrycznym (rezystor), którą zasilamy prądem zmiennym. W bojlerach spotyka się grzałki o mocy od 1,5 do 3 kW, zależnie od pojemności urządzenia.
• Termostat – czujnik temperatury, który steruje włączaniem i wyłączaniem grzałki, aby utrzymać ustawioną temperaturę wody. Termostat może być mechaniczny lub elektroniczny.
• Zawór bezpieczeństwa – zabezpiecza instalację przed nadmiernym wzrostem ciśnienia lub temperatury, automatycznie upuszczając wodę, gdy parametry wykraczają poza normę.
• Przewody elektryczne – przewody fazowe (L), neutralne (N) oraz uziemiające (PE), które muszą być prawidłowo podłączone i odpowiednio zabezpieczone.
• Wyłącznik różnicowoprądowy (RCD) – urządzenie zabezpieczające, które odłącza zasilanie w przypadku wykrycia upływu prądu, chroniąc użytkownika przed porażeniem.
• Zawory odcinające wodę – umożliwiają zamknięcie dopływu wody do bojlera na czas serwisu lub awarii.

Znając każdy z tych elementów, łatwiej zrozumiesz schemat bojlera elektrycznego oraz zasady bezpiecznego montażu.

Jak odczytać schemat elektryczny bojlera

Schemat elektryczny bojlera przedstawia połączenia między elementami elektrycznymi w formie graficznej. Oto kilka wskazówek, jak go czytać:

• Linie na schemacie oznaczają przewody elektryczne, które łączą komponenty.
• Symbole graficzne reprezentują elementy takie jak grzałka (prostokąt lub rezystor), termostat (oznaczenie czujnika), zawór bezpieczeństwa (specjalny symbol zaworu).
• Strzałki i oznaczenia literowe wskazują kierunek przepływu prądu oraz funkcję przewodów (L – faza, N – neutralny, PE – uziemienie).
• Elementy zabezpieczające, jak wyłącznik różnicowoprądowy, są zaznaczone za pomocą odpowiednich symboli.

W praktyce najczęściej działa to tak, że prąd zasila grzałkę przez termostat, który steruje jej działaniem. Zabezpieczenia elektryczne i hydrauliczne chronią instalację i użytkownika.

Podłączenie bojlera elektrycznego krok po kroku

Przygotowanie do montażu – co warto wiedzieć

Przed rozpoczęciem podłączania bojlera elektrycznego, warto się odpowiednio przygotować:

• Sprawdź, czy masz odpowiedni sprzęt: bojler, kable o właściwym przekroju, zawory, wyłącznik różnicowoprądowy, narzędzia do montażu.
• Upewnij się, że instalacja elektryczna spełnia wymagania mocy bojlera i posiada uziemienie.
• Zamknij dopływ wody i odłącz zasilanie elektryczne w miejscu montażu.
• Zaplanuj miejsce montażu bojlera – musi być stabilne i umożliwiać łatwy dostęp do przyłączy.
• Zapoznaj się ze schematem elektrycznym i hydraulicznym dostarczonym przez producenta.

Z mojego doświadczenia wynika, że dokładne przygotowanie znacznie ułatwia późniejszą instalację i eliminuje ryzyko błędów.

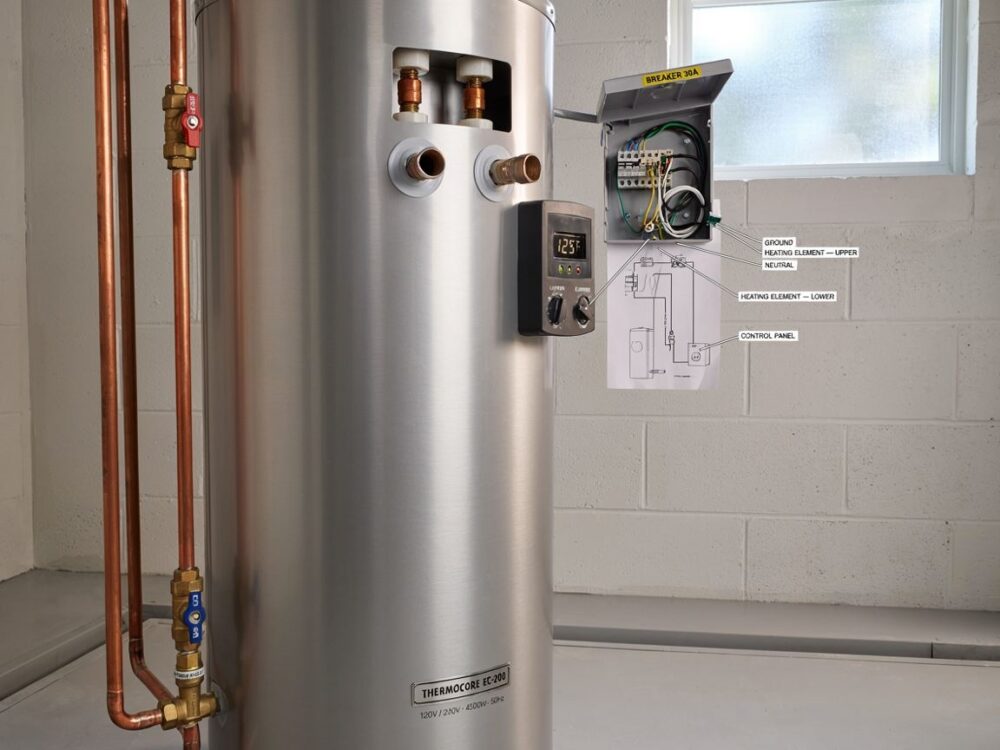

Instrukcja podłączenia elektrycznego bojlera

1. Podłączenie przewodów elektrycznych
2. Przewód fazowy (L) podłącz do zacisku grzałki przez termostat.
3. Przewód neutralny (N) połącz bezpośrednio z grzałką.
4. Przewód uziemiający (PE) podłącz do obudowy bojlera oraz do zacisku ochronnego w instalacji.

5. Włącz wyłącznik różnicowoprądowy na linii zasilającej bojler.

6. Montaż termostatu

7. Termostat instaluje się na przewodzie fazowym tak, aby mógł kontrolować prąd do grzałki.

8. Ustaw temperaturę zgodnie z zaleceniami producenta (najczęściej około 60°C).

9. Sprawdzenie połączeń

10. Zweryfikuj, czy wszystkie przewody są solidnie zamocowane, nie ma luźnych połączeń ani uszkodzeń izolacji.
11. Upewnij się, że wyłącznik różnicowoprądowy działa poprawnie.

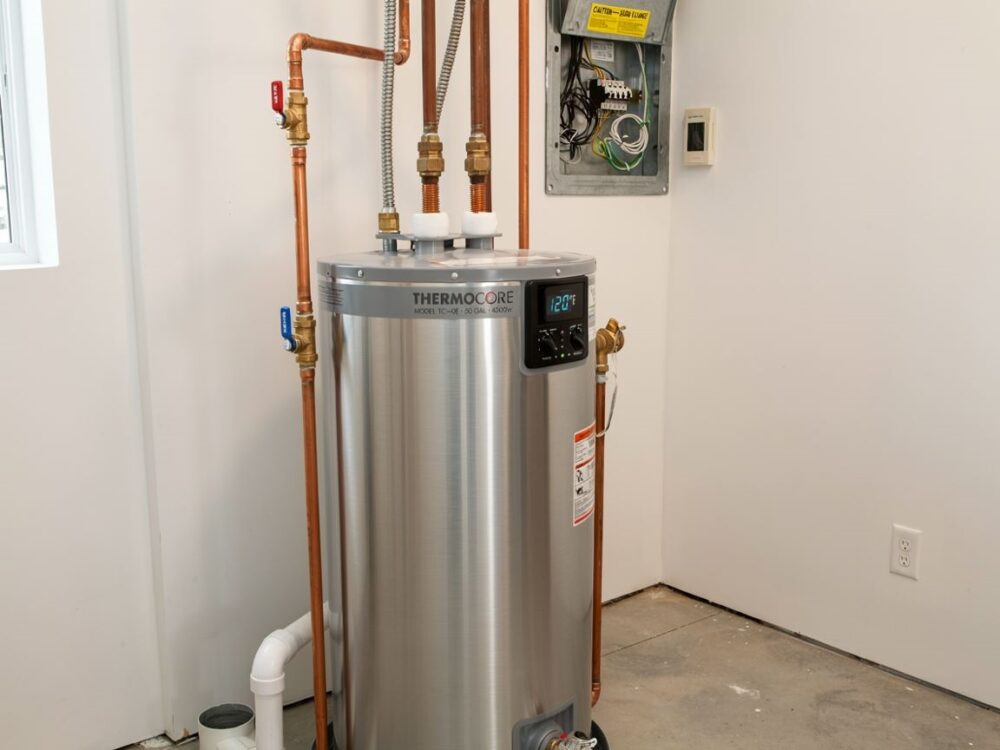

Podłączenie bojlera do instalacji wodnej

• Zamontuj zawór odcinający na przewodzie doprowadzającym zimną wodę.
• Podłącz przewód zimnej wody do dolnego króćca bojlera.
• Do górnego króćca podłącz rurę z ciepłą wodą, która rozprowadza ją do punktów poboru.
• Zainstaluj zawór bezpieczeństwa na przewodzie zimnej wody, który chroni przed nadmiernym ciśnieniem.
• Upewnij się, że wszystkie połączenia są szczelne i zabezpieczone uszczelkami.

Po wykonaniu połączeń wodnych i elektrycznych możesz włączyć bojler i sprawdzić jego działanie.

Bezpieczeństwo przy podłączeniu i eksploatacji bojlera

Zawory bezpieczeństwa i zabezpieczenia elektryczne

Bezpieczeństwo jest kluczowe przy montażu bojlera elektrycznego. Zawory bezpieczeństwa zapobiegają eksplozji zbiornika w wyniku nadmiernego wzrostu ciśnienia lub temperatury. W praktyce oznacza to, że zawór automatycznie wypuszcza nadmiar wody, chroniąc instalację.

Zabezpieczenia elektryczne to przede wszystkim:

• Wyłącznik różnicowoprądowy (RCD) – chroni przed porażeniem prądem, wykrywając nieszczelności elektryczne.
• Prawidłowe uziemienie bojlera – podstawowa zasada bezpieczeństwa.
• Odpowiedni przekrój przewodów i stosowanie bezpieczników dostosowanych do mocy bojlera.

Z mojego doświadczenia wynika, że pominięcie tych zabezpieczeń prowadzi do najpoważniejszych zagrożeń i uszkodzeń.

Typowe błędy i jak ich unikać

Nawet drobne błędy podczas podłączania bojlera mogą skutkować awarią lub zagrożeniem bezpieczeństwa. Oto najczęściej spotykane błędy i sposoby ich uniknięcia:

• Brak uziemienia – zawsze podłącz przewód ochronny (PE) do obudowy.
• Nieprawidłowe podłączenie przewodów – stosuj się do schematu i oznaczeń.
• Pomijanie zaworu bezpieczeństwa – instaluj zgodnie z instrukcją, to element niezbędny.
• Brak wyłącznika różnicowoprądowego – stosuj go zawsze dla ochrony przed porażeniem.
• Niewłaściwy przekrój przewodów – dobierz kable na podstawie mocy bojlera i długości przewodu.

Unikając tych błędów, zapewnisz sobie bezpieczną i bezawaryjną eksploatację.

Diagnostyka i naprawa bojlera na podstawie schematu

Jak rozpoznać i naprawić najczęstsze usterki

Znajomość schematu elektrycznego bojlera pozwala szybko zlokalizować usterkę:

• Brak podgrzewania wody – często spowodowany przepaleniem grzałki lub uszkodzeniem termostatu. Sprawdź ciągłość obwodu za pomocą multimetru.
• Wyłączanie się wyłącznika różnicowoprądowego – może wskazywać na nieszczelność elektryczną lub uszkodzoną grzałkę.
• Nieszczelność na zaworze bezpieczeństwa – upewnij się, że ciśnienie w instalacji nie jest zbyt wysokie lub wymień zawór.
• Nieprawidłowa praca termostatu – jeśli woda jest zbyt gorąca lub zimna, termostat może być uszkodzony lub źle ustawiony.

W praktyce najczęściej działa to tak, że diagnozę zaczynamy od pomiarów elektrycznych, a w razie potrzeby wymieniamy uszkodzone elementy.

Kiedy wezwać specjalistę

Chociaż samodzielny montaż i podstawowa diagnostyka są możliwe, w następujących przypadkach warto skorzystać z pomocy fachowca:

• Brak pewności co do poprawności podłączenia elektrycznego.
• Awaria zabezpieczeń elektrycznych, np. ciągłe wyzwalanie wyłącznika RCD.
• Uszkodzenia mechaniczne zbiornika lub elementów hydraulicznych.
• Konieczność integracji bojlera z instalacją centralnego ogrzewania lub kolektorem słonecznym.

Ekspert posiada odpowiednie narzędzia i wiedzę, co gwarantuje bezpieczną i trwałą naprawę.

Dodatkowe informacje o bojlerach elektrycznych

Modernizacja i rozbudowa instalacji bojlera

W miarę potrzeb możesz rozbudować instalację bojlera, np.:

• Montaż dodatkowego termostatu do precyzyjnej kontroli temperatury.
• Integracja bojlera z instalacją solarną, co zwiększa efektywność energetyczną i obniża koszty.
• Zastosowanie inteligentnych sterowników umożliwiających programowanie pracy bojlera w zależności od potrzeb.
• Dobór bojlera o większej pojemności lub wyposażenie w wymiennik ciepła do współpracy z kotłem CO.

Modernizacja wymaga jednak zachowania zgodności z obowiązującymi normami i zasadami bezpieczeństwa.

Nowoczesne technologie w bojlerach elektrycznych

Nowoczesne bojlery elektryczne wyposażone są w rozwiązania poprawiające komfort i efektywność:

• Cyfrowe termostaty i wyświetlacze pozwalają precyzyjnie ustawić temperaturę.
• Systemy Smart Home umożliwiają sterowanie bojlerem zdalnie przez aplikację.
• Zastosowanie grzałek o wysokiej efektywności i powłok antykorozyjnych przedłuża żywotność urządzenia.
• Integracja z systemami fotowoltaicznymi i kolektorami słonecznymi wspiera ekologiczne źródła energii.

Dzięki tym innowacjom bojler staje się nie tylko prostym urządzeniem grzewczym, ale elementem nowoczesnej instalacji domowej.

Schemat bojlera elektrycznego i jego prawidłowe podłączenie to fundament bezpieczeństwa i wygody użytkowania. Zrozumienie elementów, przestrzeganie zasad montażu i korzystanie z zabezpieczeń minimalizuje ryzyko awarii i zagrożeń. Zachęcam do dokładnego zapoznania się z poradnikiem przed rozpoczęciem pracy oraz korzystania z pomocy wykwalifikowanych specjalistów w przypadku wątpliwości. Dzięki temu Twój bojler będzie służył długo i bezproblemowo.
