Jak działa pompa ciepła monoblok?
Pompa ciepła monoblok to urządzenie, w którym wszystkie elementy – parownik, sprężarka, skraplacz i zawory – są zamknięte w jednej obudowie, zwykle instalowanej na zewnątrz budynku. Ogrzewa wodę w instalacji centralnego ogrzewania, pobierając ciepło z powietrza atmosferycznego.
Jaka jest rola bufora w układzie z pompą ciepła?
Bufor magazynuje nadmiar ciepła, stabilizuje temperaturę w instalacji oraz ogranicza częstotliwość załączeń pompy, co zwiększa jej żywotność i efektywność.
Jakie elementy są niezbędne do podłączenia pompy ciepła z buforem?
Pompa obiegowa, zawory odcinające i mieszające, czujniki temperatury oraz regulator sterujący pracą całego układu.
Jak dobrać pojemność bufora do pompy ciepła monoblok?
Zależy to od mocy pompy ciepła i wielkości instalacji grzewczej; przyjmuje się zwykle 20–30 litrów bufora na każdy kW mocy pompy.
Jakie są najczęstsze błędy przy podłączeniu pompy ciepła z buforem?
Niewłaściwy montaż pomp obiegowych, brak zaworów mieszających, zła izolacja przewodów, oraz nieprawidłowe ustawienie regulatora temperatury.
Czy bufor można połączyć z innymi źródłami ciepła?
Tak, bufor ułatwia integrację pompy ciepła z kotłem gazowym, solarnym lub kominkiem, zapewniając elastyczność i oszczędności.
Jak zadbać o bezpieczeństwo instalacji?
Poprawne zabezpieczenia hydrauliczne, takie jak zawory bezpieczeństwa, naczynia przeponowe oraz czujniki temperatury i ciśnienia, są kluczowe dla bezawaryjnej pracy systemu.
| Element instalacji | Funkcja | Przykładowe parametry |
|---|---|---|
| Pompa ciepła monoblok | Produkcja ciepła przez pobór energii z powietrza | Moc: 6–12 kW, zasilanie 230V |
| Zbiornik buforowy | Magazynowanie ciepła, stabilizacja temperatury | Pojemność: 200–500 l, izolacja PU |
| Pompa obiegowa | Wymuszanie cyrkulacji w obiegu grzewczym | Wydajność: 3–6 m³/h, ciśnienie max 0,6 MPa |
| Zawory mieszające | Regulacja temperatury w obiegu | Typ 3-drogowy, możliwość sterowania |
| Czujniki temperatury | Pomiar i kontrola temperatury w punktach instalacji | Zakres: -20 do +120°C |
| Regulator temperatury | Automatyczne sterowanie pracą pompy i zaworów | Programowalny, z wyświetlaczem LCD |

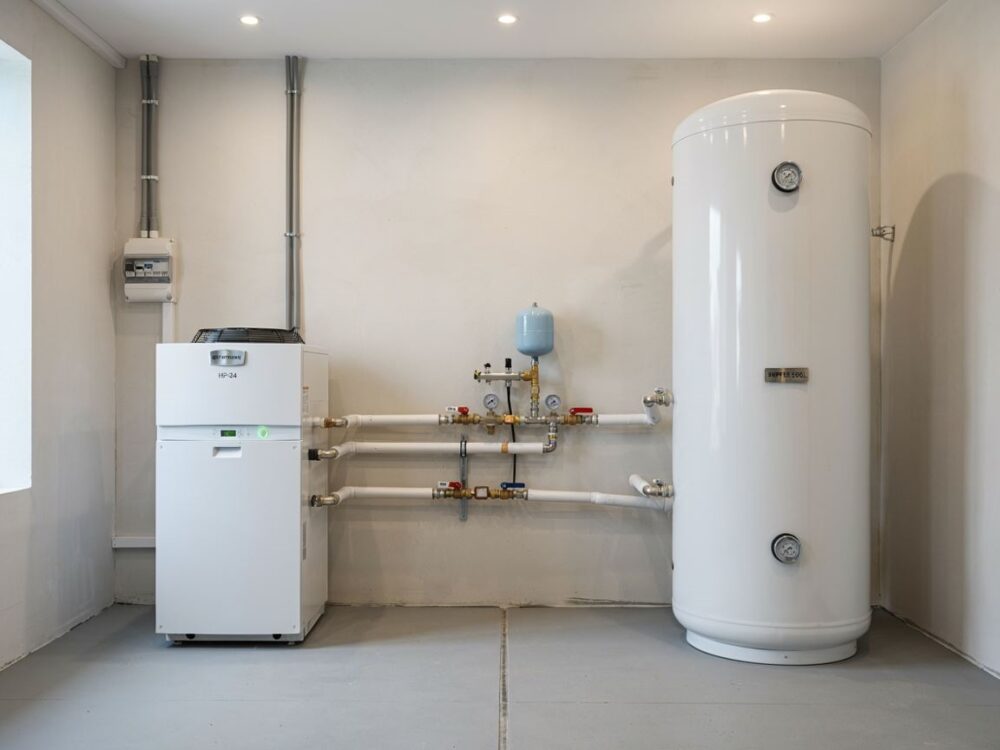

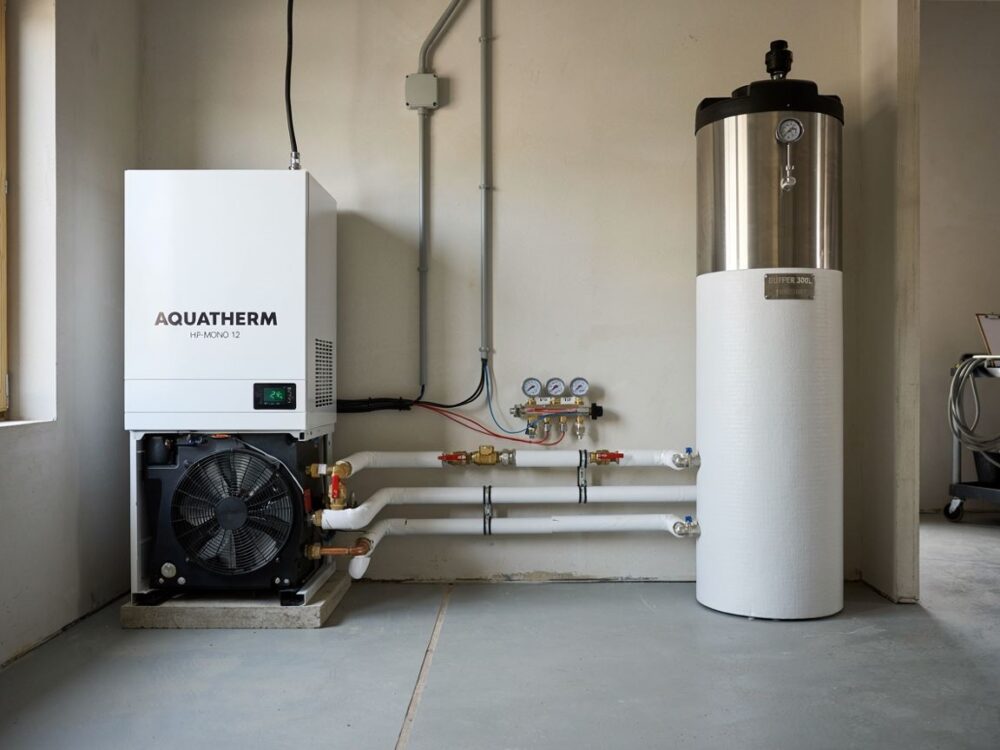

Schemat podłączenia pompy ciepła monoblok z buforem – podstawy
Co to jest pompa ciepła monoblok i jak działa
Pompa ciepła monoblok to urządzenie, które integruje wszystkie elementy chłodnicze w jednej obudowie montowanej na zewnątrz budynku. Z mojego doświadczenia wynika, że takie rozwiązanie upraszcza instalację, eliminując konieczność prowadzenia czynników chłodniczych wewnątrz domu. Powietrze zasysane z otoczenia ogrzewa czynnik chłodniczy, który po sprężeniu jest w stanie przekazać ciepło do instalacji grzewczej. W przypadku modeli monoblok, medium grzewcze (woda lub mieszanka glikolu) krąży pomiędzy pompą a instalacją grzewczą.
W praktyce pompa ciepła monoblok współpracuje z instalacją centralnego ogrzewania i ciepłej wody użytkowej, a jej efektywność zależy od prawidłowego podłączenia i regulacji.
Rola i znaczenie zbiornika buforowego w instalacji grzewczej
Zbiornik buforowy pełni kilka kluczowych funkcji:
– Magazynowanie nadmiaru energii cieplnej, co pozwala zredukować częstotliwość włączania i wyłączania pompy ciepła, chroniąc ją przed nadmiernym zużyciem.
– Stabilizacja temperatury w instalacji, co przekłada się na komfort cieplny i lepszą pracę systemu.
– Możliwość integracji z kilkoma źródłami ciepła, np. kotłem gazowym lub instalacją solarną, co daje elastyczność i oszczędności.
– Bufor wyrównuje różnice między chwilowym zapotrzebowaniem a produkcją ciepła.
Dobór odpowiedniej pojemności bufora jest istotny – zbyt mały zbiornik nie spełni swojej roli, z kolei zbyt duży będzie generować niepotrzebne koszty i zajmie dużo miejsca.
Elementy instalacji i ich funkcje
Pompa obiegowa – parametry i montaż
Pompa obiegowa jest niezbędna do wymuszenia cyrkulacji czynnika grzewczego pomiędzy pompą ciepła, buforem i odbiornikami ciepła (grzejniki, ogrzewanie podłogowe). Z mojego doświadczenia wynika, że wybór pompy powinien uwzględniać:
- Wydajność przepływu odpowiednią do mocy pompy ciepła i wielkości instalacji (zazwyczaj 3–6 m³/h).
- Ciśnienie robocze dostosowane do układu (minimum 0,6 MPa).
- Energooszczędne modele z regulacją prędkości pozwalają na optymalizację zużycia energii.
Pompa montowana jest zwykle na powrocie z instalacji do bufora lub pomiędzy buforem a pompą ciepła. Ważne jest, aby była łatwo dostępna do serwisu i odpowiednio zainstalowana w poziomie dla poprawnej pracy.

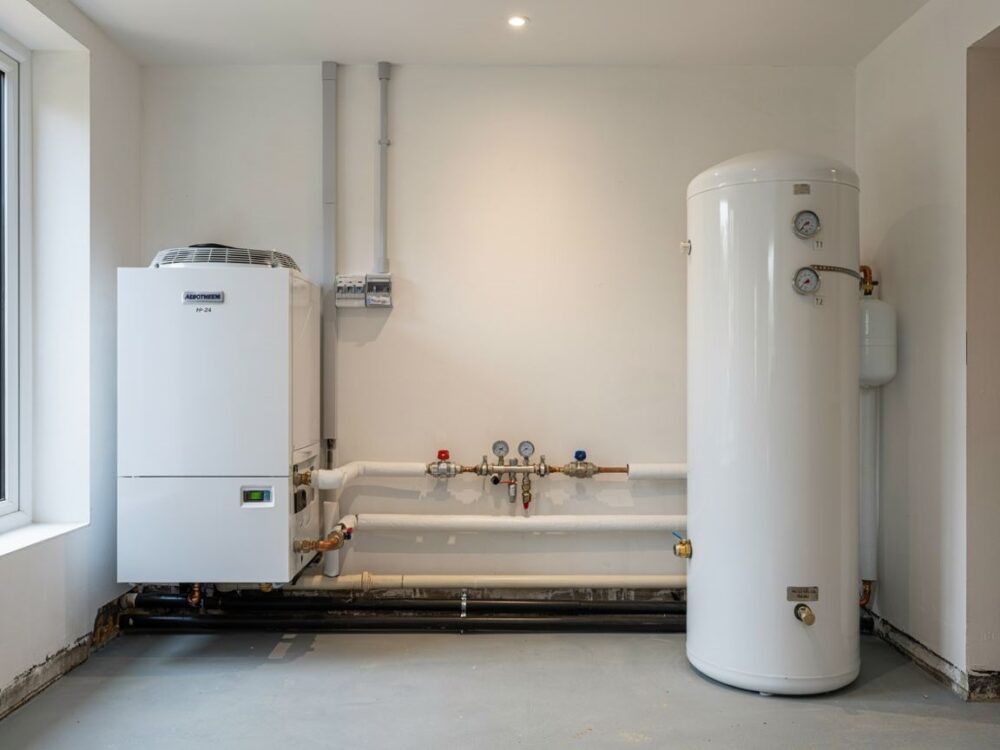

Zawory i czujniki temperatury – jak prawidłowo je podłączyć
Zawory odcinające umożliwiają serwisowanie i izolację poszczególnych elementów instalacji. Zawory mieszające (3-drogowe) sterują temperaturą w instalacji, regulując ilość ciepłej wody dodawanej do obiegu.
Czujniki temperatury powinny być umieszczone w kluczowych punktach: na wyjściu z pompy ciepła, na zasilaniu i powrocie bufora oraz w pomieszczeniu sterującym systemem. Prawidłowe podłączenie czujników pozwala na precyzyjne sterowanie i optymalizację pracy.
Regulator temperatury – ustawienia dla optymalnej pracy
Regulator to mózg całej instalacji. Steruje pracą pompy ciepła, pomp obiegowych i zaworów mieszających na podstawie danych z czujników temperatury. Zalecam ustawienie regulatora tak, aby:
- Zapewniał minimalną temperaturę powrotu do pompy ciepła, chroniąc ją przed zbyt niskimi temperaturami (tzw. ochrona powrotu).
- Sterował buforem, utrzymując w nim stały zapas ciepła.
- Optymalizował pracę pomp obiegowych, redukując zużycie energii elektrycznej.
Dobrej jakości regulator pozwala również na integrację z systemami inteligentnego domu lub innymi źródłami ciepła.
Szczegółowy schemat hydrauliczny podłączenia
Schemat krok po kroku – ilustracja i opis
Z mojego doświadczenia oraz analizy najlepszych praktyk wynika, że schemat podłączenia pompy ciepła monoblok z buforem powinien obejmować następujące elementy i etapy:
- Podłączenie pompy ciepła do bufora
- Zasilanie pompy ciepła łączy się rurą zasilającą z króćcem wejściowym bufora.
- Powrót z bufora jest podłączany do króćca powrotnego pompy ciepła.
-
W linii zasilania montujemy zawór odcinający i zawór zwrotny chroniący przed cofaniem się czynnika.
-
Montaż pompy obiegowej
- Pompa obiegowa jest instalowana na powrocie z instalacji grzewczej do bufora lub pomiędzy buforem a pompą ciepła, w zależności od projektu.
-
Pozwala to na utrzymanie stałego przepływu i cyrkulacji czynnika.
-
Instalacja zaworu mieszającego
-
Zawór 3-drogowy montuje się na linii zasilania z bufora do instalacji, regulując temperaturę dostarczaną do odbiorników ciepła.
-
Podłączenie czujników temperatury
- Czujniki umieszczamy na wejściu i wyjściu bufora, wyjściu z pompy ciepła oraz przy zaworze mieszającym.
-
Dzięki temu regulator ma pełną kontrolę nad temperaturami w układzie.
-
Sterowanie
- Regulator temperatury steruje pracą wszystkich elementów na podstawie sygnałów z czujników, zapewniając optymalną pracę systemu.
Warto zobaczyć dołączone schematy techniczne producentów pomp ciepła, które dokładnie pokazują rozmieszczenie elementów.
Bezpieczeństwo instalacji – zabezpieczenia i normy
Bezpieczeństwo to podstawa każdej instalacji grzewczej. Przy montażu bufora z pompą ciepła monoblok należy pamiętać o:
- Zaworach bezpieczeństwa chroniących przed nadciśnieniem.
- Naczyniach przeponowych kompensujących zmiany objętości czynnika.
- Termometrach i ciśnieniomierzach umożliwiających kontrolę pracy.
- Zgodności z normami PN-EN dotyczącymi instalacji grzewczych i systemów pomp ciepła.
Z mojego doświadczenia wynika, że niedopełnienie tych wymagań może prowadzić do awarii lub nawet zagrożenia dla użytkowników.
Dobór i konfiguracja zbiornika buforowego
Jak dobrać odpowiednią pojemność bufora do pompy ciepła
Optymalny dobór bufora jest kluczowy dla efektywności. Ogólna zasada mówi, że na każdy 1 kW mocy pompy ciepła powinniśmy przewidzieć około 20–30 litrów pojemności bufora. Przykładowo, dla pompy o mocy 8 kW rekomendowany bufor to 160–240 litrów.
W praktyce warto uwzględnić kilka czynników:
- Wielkość i zapotrzebowanie ciepła budynku.
- Rodzaj odbiorników (grzejniki, ogrzewanie podłogowe).
- Możliwość integracji z innymi źródłami ciepła.
- Przestrzeń montażową i budżet inwestora.
Zbyt mały bufor skutkuje częstym załączaniem pompy (tzw. krótkimi cyklami), co obniża jej żywotność i efektywność. Zbyt duży bufor może powodować długie czasy nagrzewania oraz zbędne koszty.
Integracja bufora z instalacją centralnego ogrzewania
Bufor pełni rolę centralnego punktu magazynowania ciepła i rozdziału do instalacji. W praktyce integracja polega na:
- Podłączeniu zasilania bufora do instalacji CO, z odpowiednim zaworem mieszającym dla regulacji temperatury.
- Ustawieniu regulatora tak, by priorytet miał bufor, który dostarcza ciepło do odbiorników.
- Możliwości doprowadzenia innych źródeł, np. kotła gazowego lub kolektorów słonecznych, do bufora, co wymaga dodatkowych zaworów i sterowania.
Dobrze zaprojektowana integracja wpływa na oszczędności oraz komfort użytkowania.
Najczęstsze błędy przy podłączeniu i jak ich unikać
Problemy z cyrkulacją i nierównomiernym ogrzewaniem
Typowe problemy to:
- Zła lokalizacja pompy obiegowej, która może powodować brak przepływu w części instalacji.
- Brak lub niewłaściwy dobór zaworów mieszających prowadzący do zbyt wysokiej lub zbyt niskiej temperatury w odbiornikach.
- Niewłaściwe podłączenie czujników temperatury, skutkujące błędnymi danymi dla regulatora.
Z mojego doświadczenia wynika, że precyzyjne zaplanowanie i testy przepływu podczas montażu skutecznie eliminują te problemy.
Ustawienia pomp i zaworów – typowe pomyłki
Błędy te obejmują:
- Ustawienie pomp obiegowych na maksymalną wydajność bez regulacji, co powoduje niepotrzebne zużycie energii.
- Brak synchronizacji pracy zaworu mieszającego z regulatorami temperatury, prowadzący do niestabilnego grzania.
- Pominięcie zaworów zwrotnych, co może skutkować mieszaniem się strumieni i spadkiem efektywności.
Zalecam stosowanie pomp z regulacją prędkości i dokładne programowanie sterowników.
Korzyści z zastosowania bufora w instalacji pompy ciepła monoblok
Oszczędności i efektywność energetyczna
Bufor pozwala na zmagazynowanie ciepła i ograniczanie liczby załączeń pompy ciepła, co przekłada się na:
- Niższe zużycie energii elektrycznej na rozruchy.
- Lepsze wykorzystanie energii odnawialnej.
- Możliwość pracy pompy ciepła w optymalnych warunkach temperaturowych.
Z mojego doświadczenia wynika, że inwestycja w bufor zwraca się szybko, dzięki zmniejszeniu kosztów eksploatacji.
Wpływ bufora na żywotność pompy ciepła
Stabilizacja pracy pompy poprzez bufor oznacza mniejszą liczbę cykli włączania i wyłączania, co przeciwdziała zużyciu sprężarki i innych elementów. Dzięki temu urządzenie działa dłużej i wymaga mniej kosztownych napraw.
Zachęcam do dokładnego przestudiowania schematu podłączenia i doboru elementów opisanych w poradniku przed przystąpieniem do instalacji. Prawidłowa konfiguracja to gwarancja komfortu cieplnego i bezpieczeństwa na lata.
